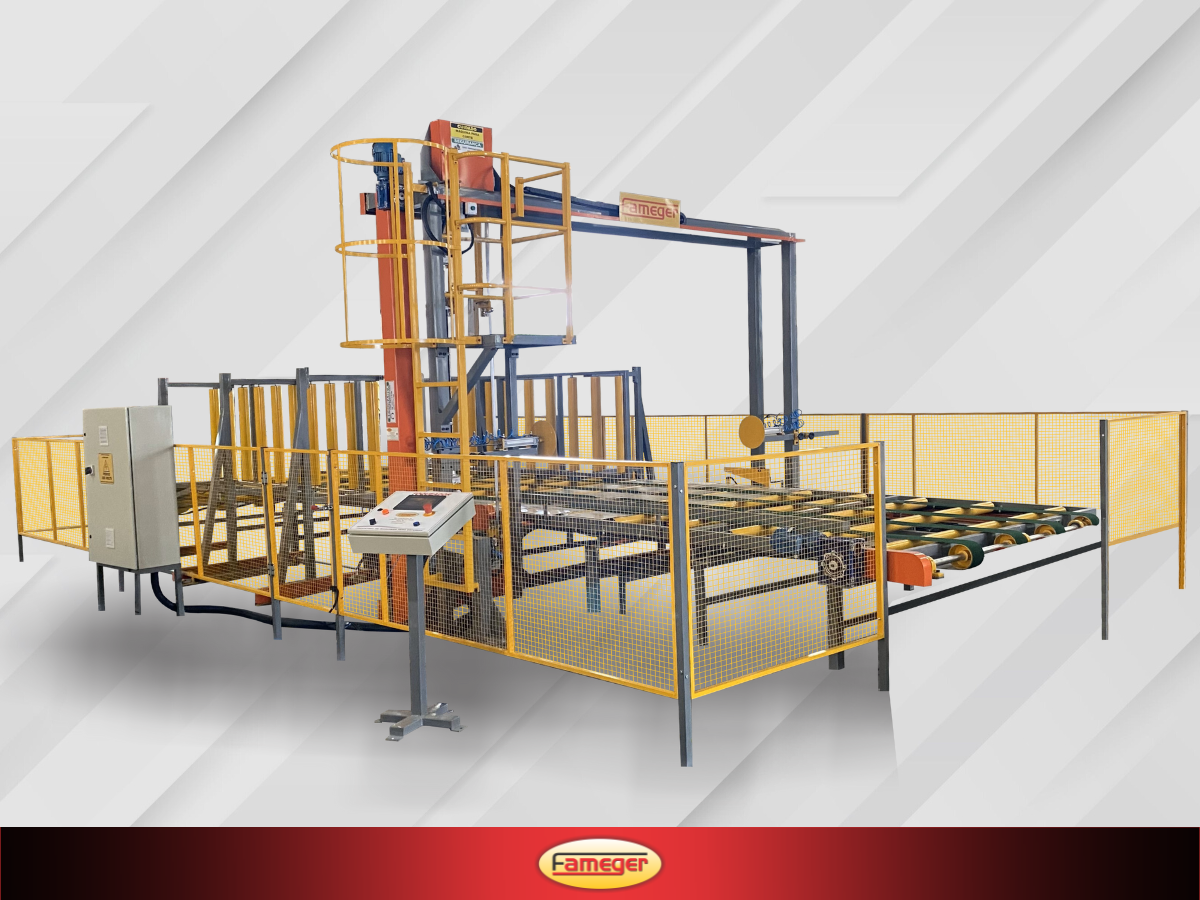

Laminadora Transversal (Toqueador)
Equipamento destinado para seccionar blocos produzidos em caixa molde, tem como finalidade cortar blocos de 5 metros em cubos no tamanho do colchão ou conforme necessidade da produção. – programação de corte é determinada pelo operador através de um painel de comando, com controle por meio de um CLP com IHM. – O corte é feito na avanço e no retorno do carro com lâmina dentada.
A movimentação do carro de corte é feita por meio de moto redutor de 1 cv acoplado com corrente asa 40.
A tração da lâmina de corte é feita por um motor acoplado direto ao cabeçote de corte.
O corte é feito na avanço e no retorno do carro com lâmina dentada.
O bloco de espuma é movimentado e posicionado para corte por duas esteiras motorizados.
A esteira de entrada possui duas bases laterais com regulagem automática por meio de moto redutor, nas bases laterais são fixados rolos giratórios para centralizar o bloco, já a segunda esteira que conforme a primeira serve para conduzir e apoiar o bloco para efetuar o corte, e serve também para descarregar o bloco já cortado.
As duas esteiras são fabricadas com tubo industrial, a tração do bloco é feita através de quatro correias corrugadas em cada esteira, onde as mesmas deslizam sobre rolos movidos intermediários, as correias são tracionadas por um moto redutor individual para cada esteira, a rotação é controlada por inversor de frequência.
As funções são determinadas pelo operador através de um painel de comando, com controle por meio de um CLP com IHM.
O sistema automático funciona desta forma:
– Depois que o bloco estiver posicionado e o sensor reflexo de medida estiver regulado, pode dar início ao primeiro corte, ligando a lâmina, e em seguida o cabeçote para avançar, quando começar a cortar é só ligar o botão automático, após terminar o primeiro corte a lâmina se desliga sozinha, e o cabeçote fica parado aguardando o novo posicionamento do bloco, neste momento as duas esteiras já estão ligadas levando o bloco até o sensor que determina a medida a ser cortada novamente, quando o mesmo fizer a leitura as esteiras param e a lâmina liga automática para em seguida efetuar o segundo corte e assim até o final do bloco, tudo automático podendo também o operador trabalhar com o sistema manual. A máquina possui uma grade proteção em toda sua extensão lateral, tendo um portão de acesso com chave magnética na entrada do bloco e um carro monitorado na saída para retirada do bloco.
Especificação:
Altura: 3000 mm
Largura estrutura fixa: 4100 mm
Largura da esteira: 2500 mm
Comprimento esteira entrada: 6000 mm.
comprimento esteira de saída 3000 mm.
Potência instalada:
02 moto freio 1 cv 4 polos.
01 motor 1 cv 4 polos.
01 motor 5 cv 8 polos.
