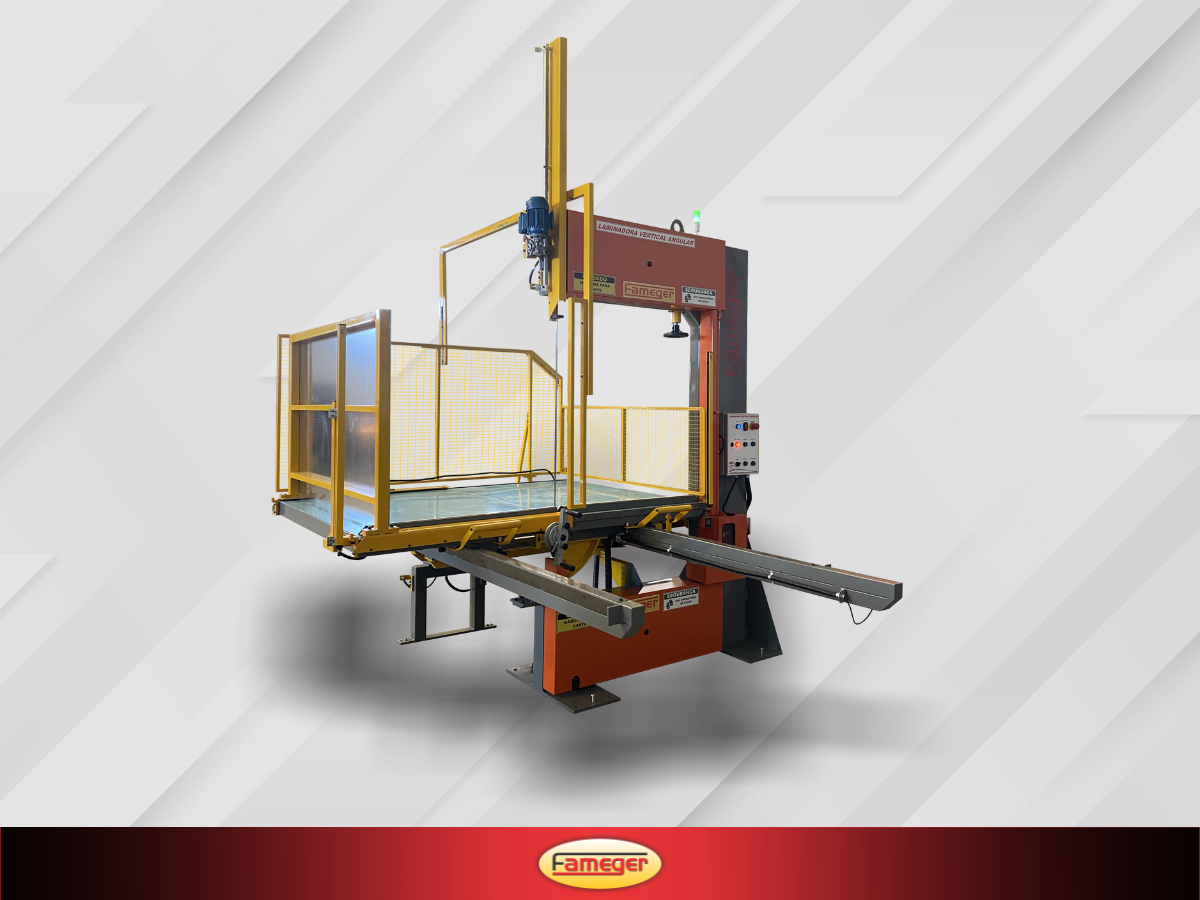

Laminadora Vertical Angular FGR 1000A
Equipamento desenvolvido para laminar espuma flexível de poliuretano, construída com perfil enrijecido.
Sua estrutura suporta 4 volantes de ferro fundido de 400 mm sem revestimento de borracha onde desliza sobre o mesmo uma lâmina de aço que é afiada por dois esmeris rebolo copo, onde os mesmos são movimentados sobre guias lineares, a regulagem é manual, todo o conjunto de afiação fica alojado em um proteção individual com visor de acrílico e trava anti violação.
O esmeril é tracionado pela própria lâmina de corte.
O corte é feito no avanço e no retorno da mesa.
Na parte superior da estrutura é fixada uma proteção para lamina de corte, a mesma possui regulagem de altura por moto redutor, na extremidade inferior da proteção é fixado duas guias de aço para apoiar a lamina de corte.

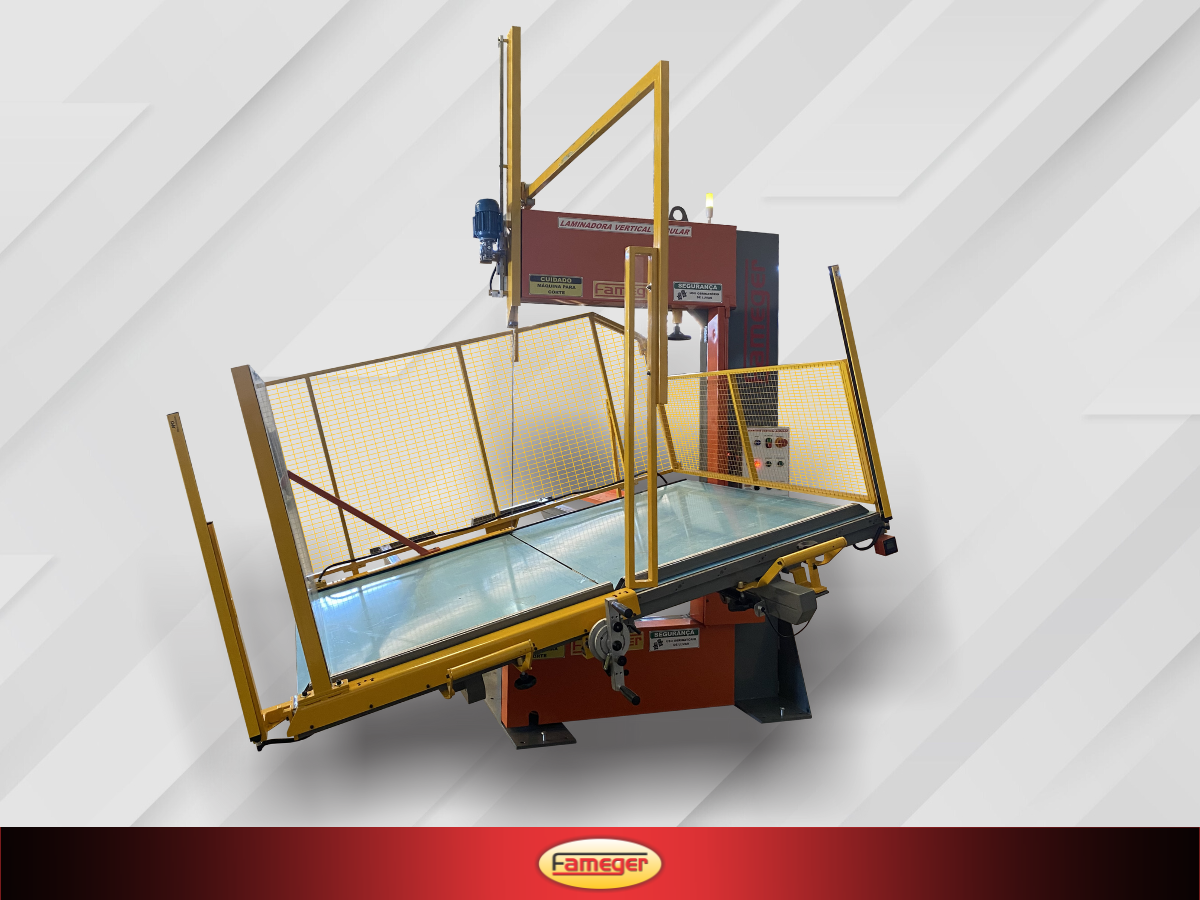

A laminadora possui uma mesa revestida com alumínio para apoiar o bloco a ser laminado, a mesma desliza através de rolamentos sobre dois trilhos revestidos com lamina de aço para evitar desgaste.

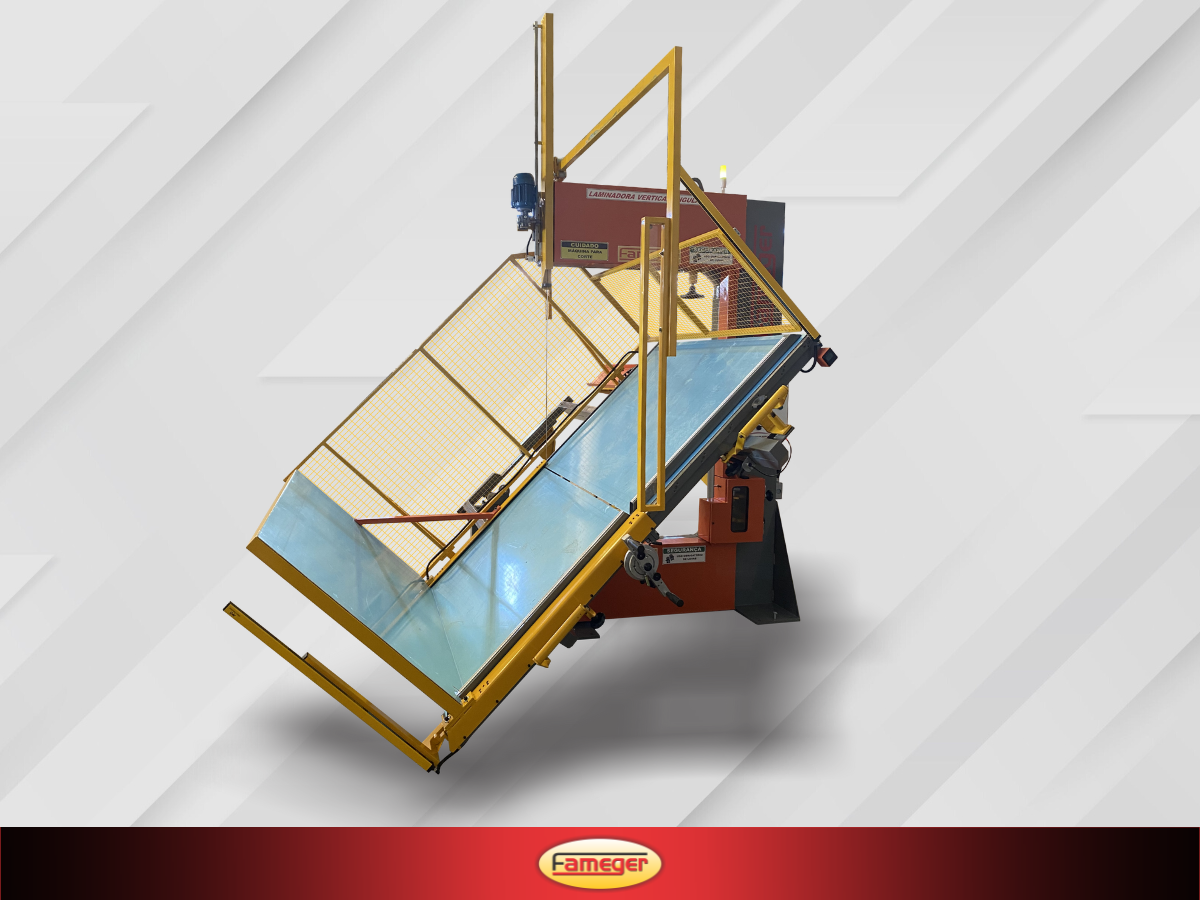

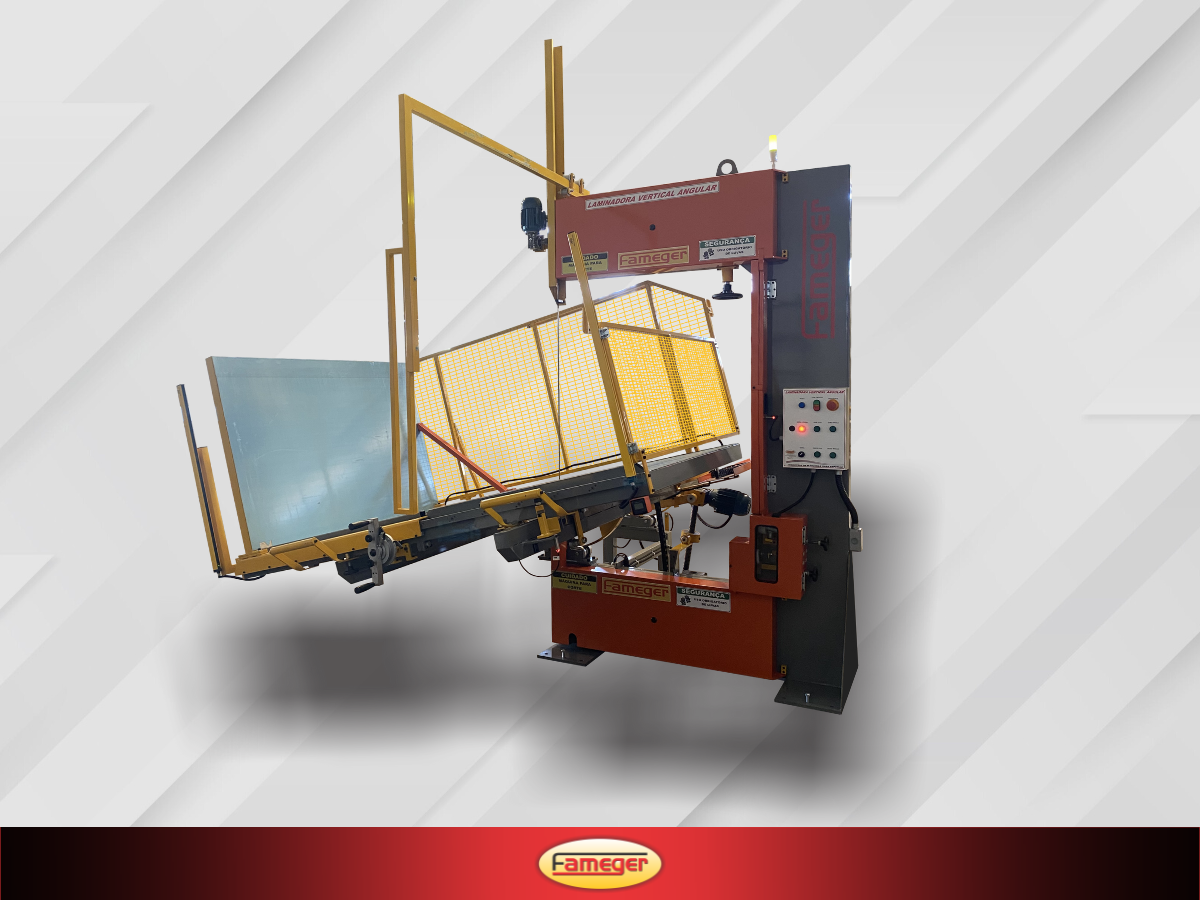

Os trilhos são fixados em um ponto central articulado que possibilita a mesa trabalhar em um ângulo entre 90° e 45° em relação a lamina de corte, o ângulo é acompanhado por um transferidor de grau digital, a movimentação é feita por um moto redutor, acionado direto no painel de comando, possui dois sensores de fim de curso.
Um dos trilhos possui um ponto que servem para travar a mesa, nas extremidades da mesa é fixado um guia paralelo para mover o encosto que determina a espessura e o esquadro da manta de espuma.
O encosto é tracionado por 2 cremalheiras conjugadas num eixo central, fixado na parte inferior da mesa, onde o mesmo é movimentado por um divisor com escala em mm partindo de 0 a 100mm.

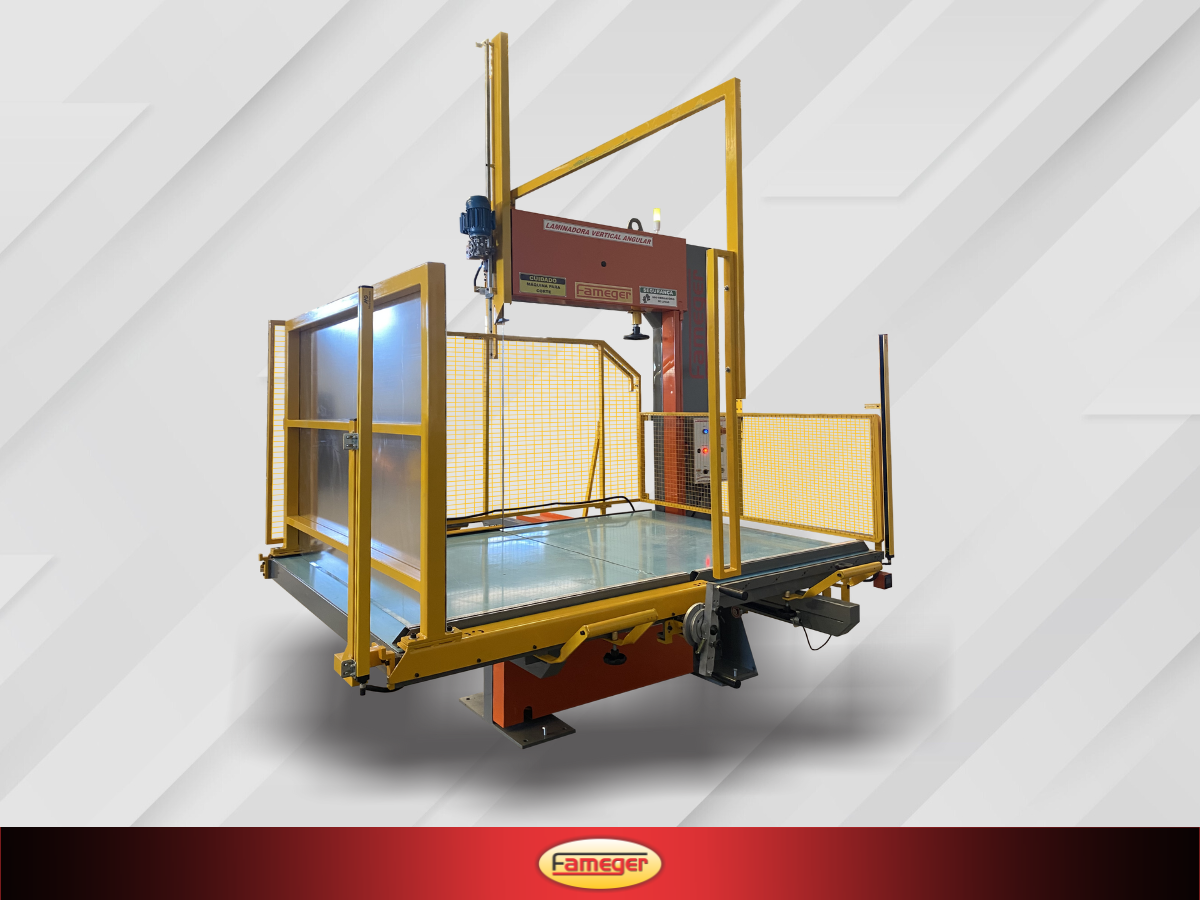

Em uma lateral da mesa e na parte traseira são fixadas proteções físicas de grade, na outra lateral o próprio encosto paralelo faz a proteção, na parte frontal onde é abastecido a mesa está fixado uma cortina de luz com 1 metro de altura, ao romper a barreira de luz a maquina desliga, e o motor para de imediato por meio de inversor de frequência, conforme norma da NR12.
Na posição frontal onde o operador trabalha é fixado um acrílico de proteção da lamina de corte, excluindo operador da zona de risco, seguindo as normas da NR 12.
O acionamento do motor é feito direto na botoeira de comando em 24 volts, já os componentes elétricos e de segurança são montados no painel de força.
Dimensões para trabalho:
Altura da mesa ao guia da lamina: 1000mm.
Largura da mesa entre a lamina e o encosto móvel: 1000mm
Largura da mesa entre a lamina e a coluna da estrutura: 1000mm
Distância percorrido no trilho: 1000mm.
Potencia instalada:
01-motor 2 cv 8 Polos
02-motores 0,25 cv 4 polos
