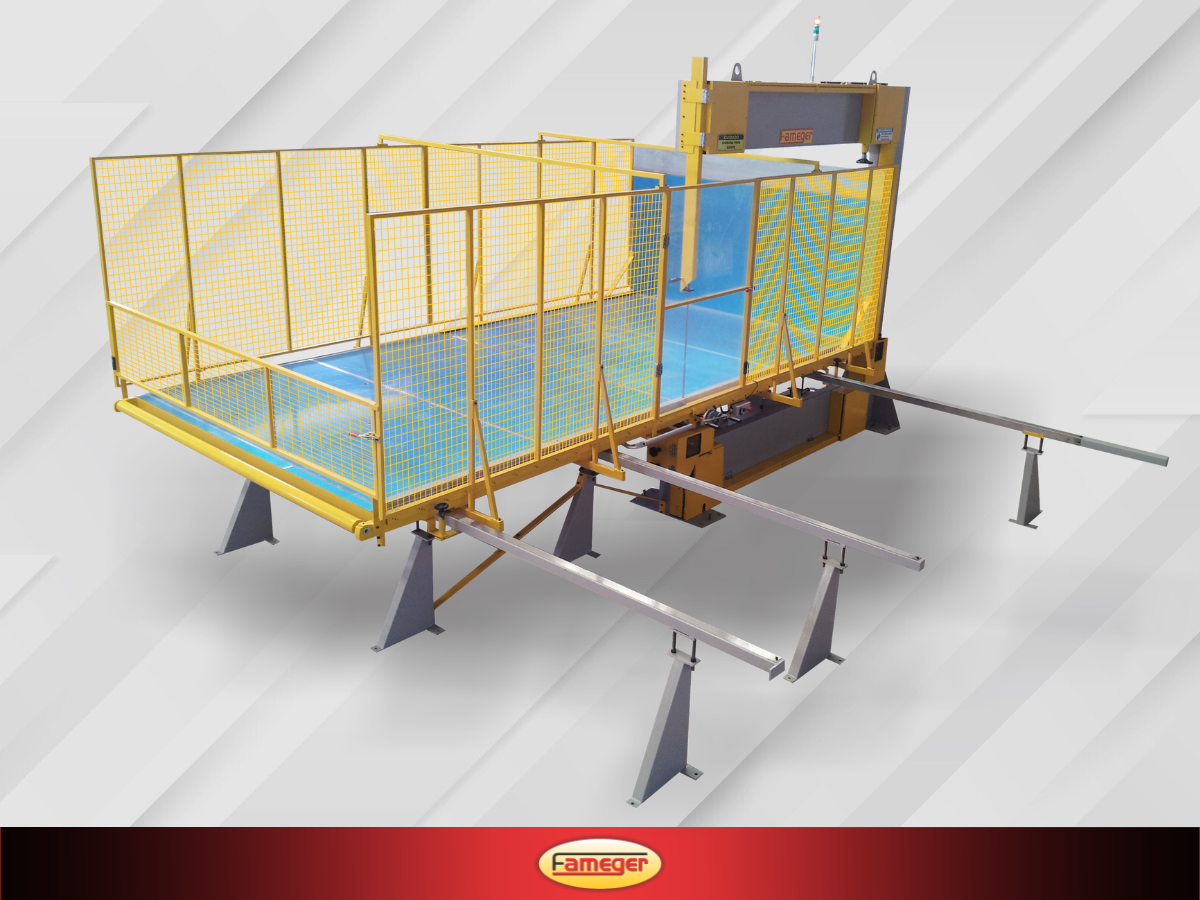

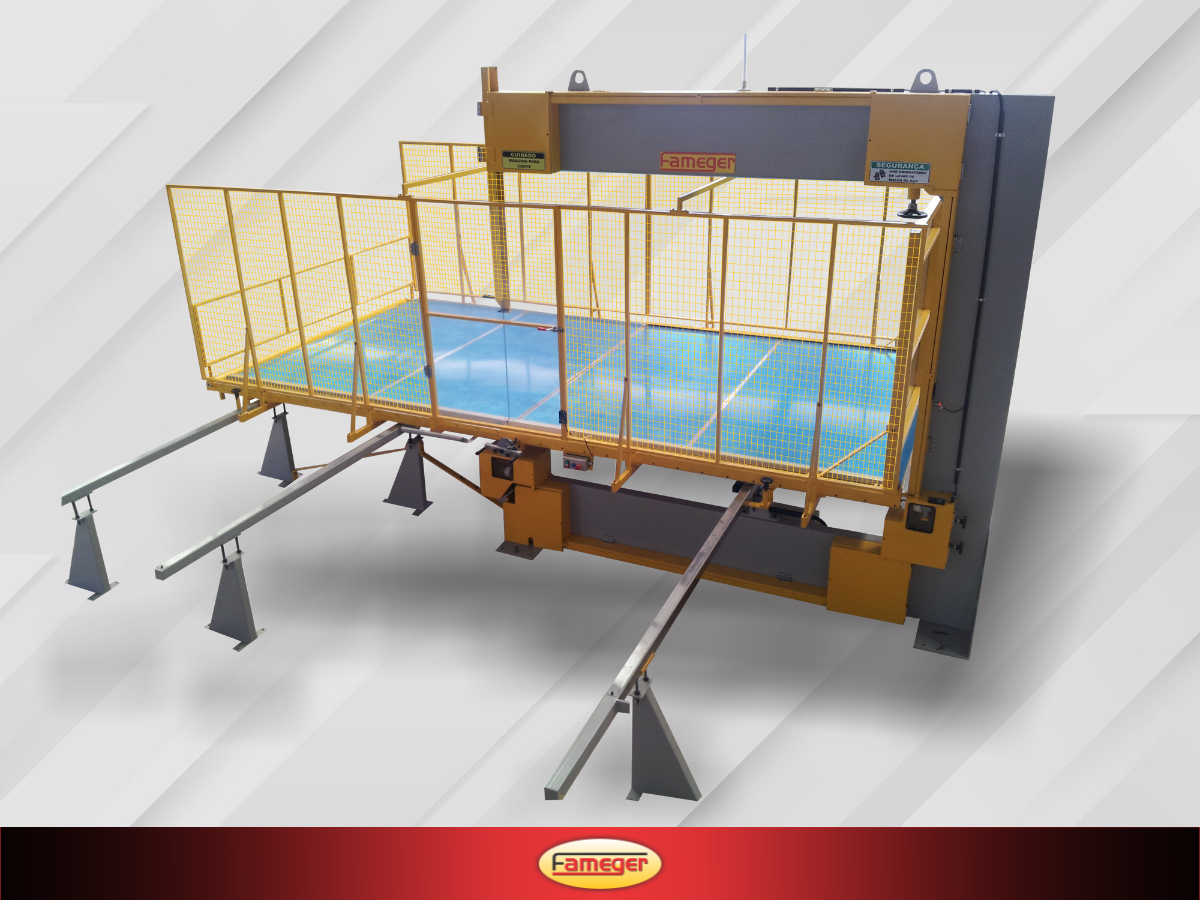

Laminadora Vertical FGR 2500
Equipamento desenvolvido para laminar espuma em poliuretano, construída com perfil enrijecido 1/4. Sua estrutura suporta 4 volantes de ferro fundido de 400 mm sem revestimento de borracha onde desliza sobre o mesmo uma lâmina de aço cromo que é afiada por quatro esmeris de rebolo copo, onde os mesmos deslizam sobre guias lineares e possuem regulagem manual todo o conjunto de afiação fica alojado em proteções individuais com visor de acrílico e trava anti violação. O corte é feito no avanço e no retorno da mesa. O esmeril é tracionado pela própria lâmina de corte, na parte superior da estrutura é fixada uma guia de proteção da lamina com regulagem manual de altura, onde é fixado na extremidade inferior da mesma duas guias de aço para apoiar a lamina de corte.
A mesa de apoio do bloco é construída com tubo de 40 x 80 x 2,00 e revestida com alumínio de 3,00 mm, sobre a mesa são fixadas um conjunto esferas para facilitar a movimentação dos blocos. A mesa é movimentada manualmente sobre 3 trilhos 60 x 60 x 2,00 mm revestidos com lâmina de aço 50 x 1. Os trilhos possuem dois pontos que servem para travar a mesa para colocar o bloco a ser laminado. Os trilhos também possuem regulagem inferior para o nivelamento da mesa. Nas extremidades da mesa, é fixado um guia paralelo para mover o encosto que determina a espessura e o esquadro da manta de espuma a ser laminada. O encosto é tracionado por 2 cremalheiras conjugadas num eixo central fixado na parte inferior da mesa, onde o mesmo é movimentado por um divisor com escala em milímetro partindo de 0 a 100 mm
Em toda a extremidade lateral da mesa é fixado uma proteção com tela, tendo um portão de acesso lateral para carregamento do bloco e um frontal para o operador fazer a movimentação da espuma, todos os dois portão possuem chave de Inter travamento monitorada.
Altura máxima da máquina com guia da lâmina: 3950 mm
Largura máxima da máquina: 4700 mm
Comprimento máximo da máquina: 5500 mm
Altura máxima de corte: 1600 mm
Largura máxima de corte da lâmina para encosto móvel: 2500 mm
Largura máxima da lamina para mesa de apoio: 2500 mm
Comprimento máximo de corte percorrido no trilho: 2500 mm
Espessura mínima e máxima de corte: 10 mm a 2500 mm
Potência Instalada: 1 motor de 3CV 8 Pólos.
– É necessário 1 operador para operar o equipamento.
Obs. Maquina Adequada a Norma da NR12 (Norma de Segurança).
