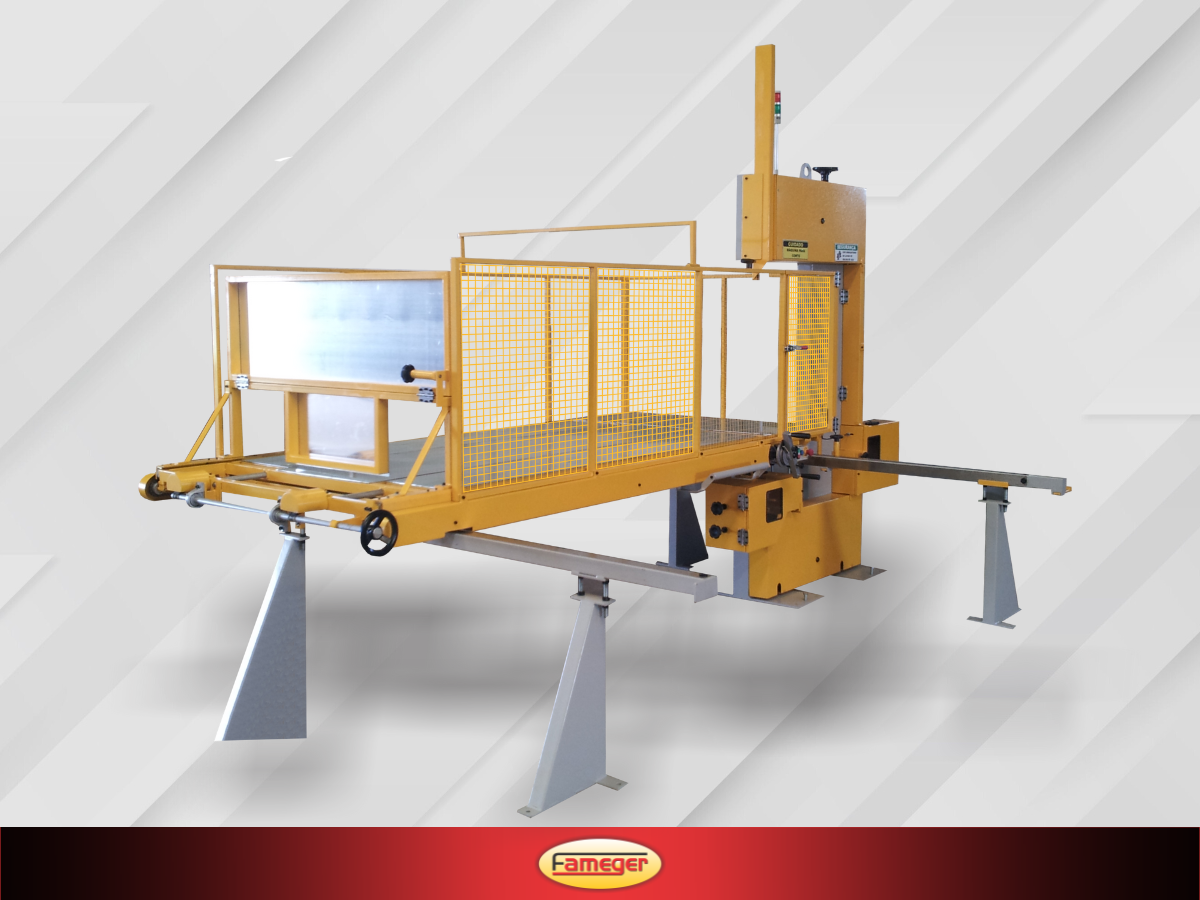

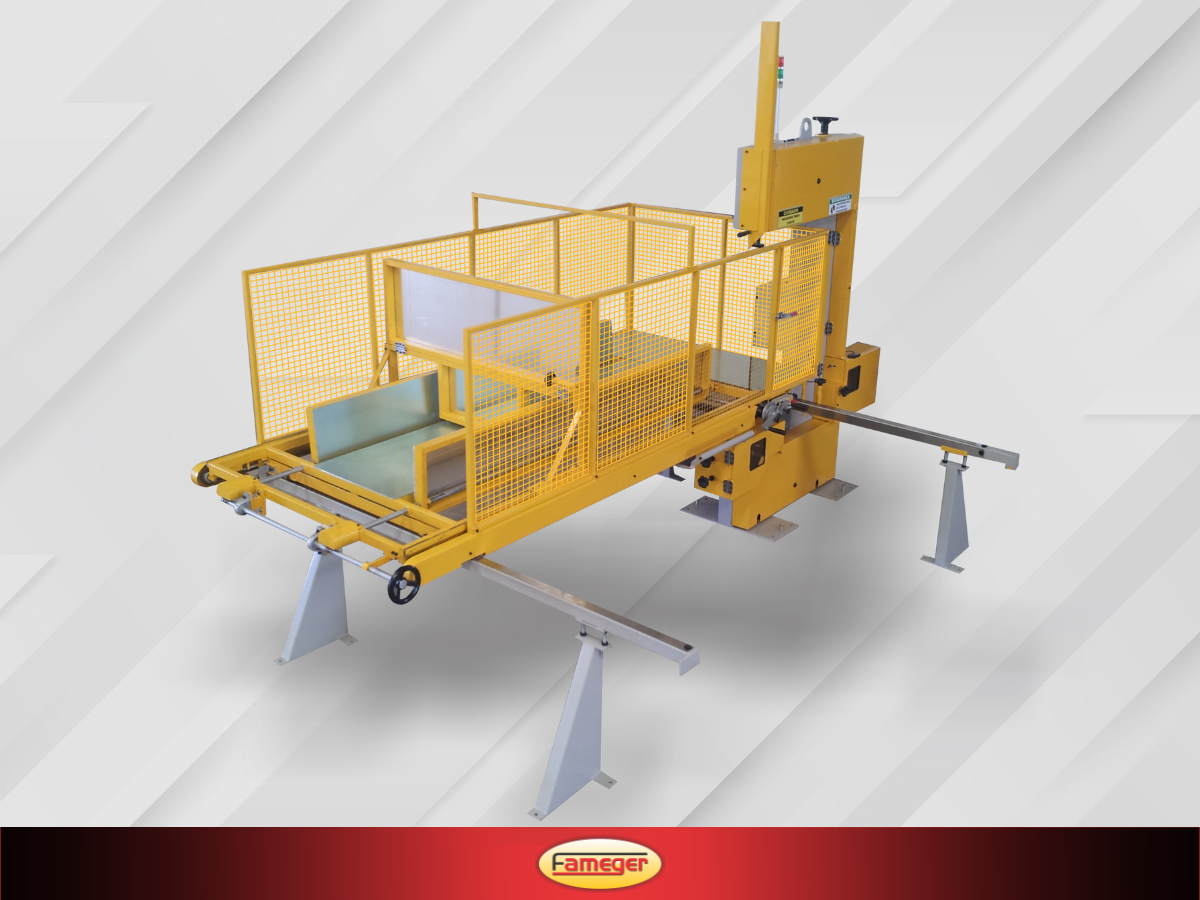

Laminadora Vertical para Refilar Tecido
Equipamento desenvolvido para laminar espuma em poliuretano, tecido e produtos similares, construída com perfil enrijecido 1/4. Sua estrutura suporta 4 volantes de ferro fundido de 400 mm sem revestimento de borracha onde desliza sobre o mesmo uma lâmina de aço cromo que é afiada por quatro esmeris de rebolo copo, onde os mesmos deslizam sobre guias lineares e possuem regulagem manual todo o conjunto de afiação fica alojado em proteções individuais com visor de acrílico e trava anti-violação. O corte é feito no avanço e no retorno da mesa.
A mesa de apoio do bloco é construída com tubo de 30 x 50 x 2,00 e revestida com alumínio de 3,00 mm, a mesa é movimentada manualmente sobre os trilhos 60 x 60 x 2,00 mm revestidos com lâmina de aço 50 x 1. Os trilhos possuem dois pontos que servem para travar a mesa para colocar o bloco a ser laminado, possuem também regulagem para facilitar o nivelamento, nas extremidades da mesa é fixado um guia paralelo para mover o encosto que determina a espessura e o esquadro da manta. O encosto é tracionado por duas correntes asas 40 conjugadas em um eixo central, fixado na parte inferior da mesa, onde o mesmo é movimentado por um divisor com escala em milímetro, partindo de 0 a 100 mm, a mesa possui uma proteção de acrílico para diminuir o risco de contato do operador com a lâmina. A mesa de apoio possui duas bases móveis para apoiar e centralizar uma bobina de tecido para ser refilada em faixas, a regulagem das bases é feita por um volante três raios através de rosca sem fim.
Em toda a extremidade lateral da mesa é fixado uma proteção com tela, tendo um frontal para o operador fazer a movimentação da espuma, todos o portão possui chave de Inter travamento monitorada.
Altura: 2340 mm
Largura Máxima: 3650 mm
Comprimento do Trilho: 2760 mm
Altura de Corte: 950 mm
Largura Corte da Lâmina até Encosto Móvel: 2300 mm
Largura corte da lâmina para coluna: 600 mm
Potência Instalada: 1 motor de 2CV 8 pólos
1 chave de partida PDW
Obs. Maquina Adequada a Norma da NR12 (Norma de Segurança).
