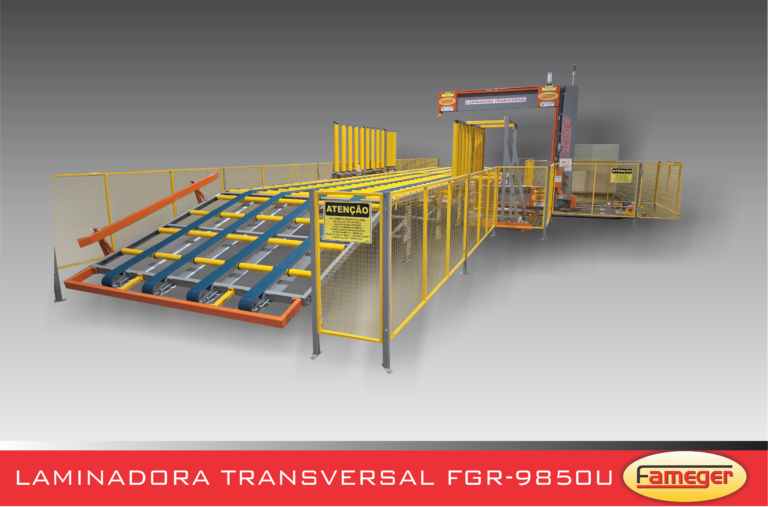

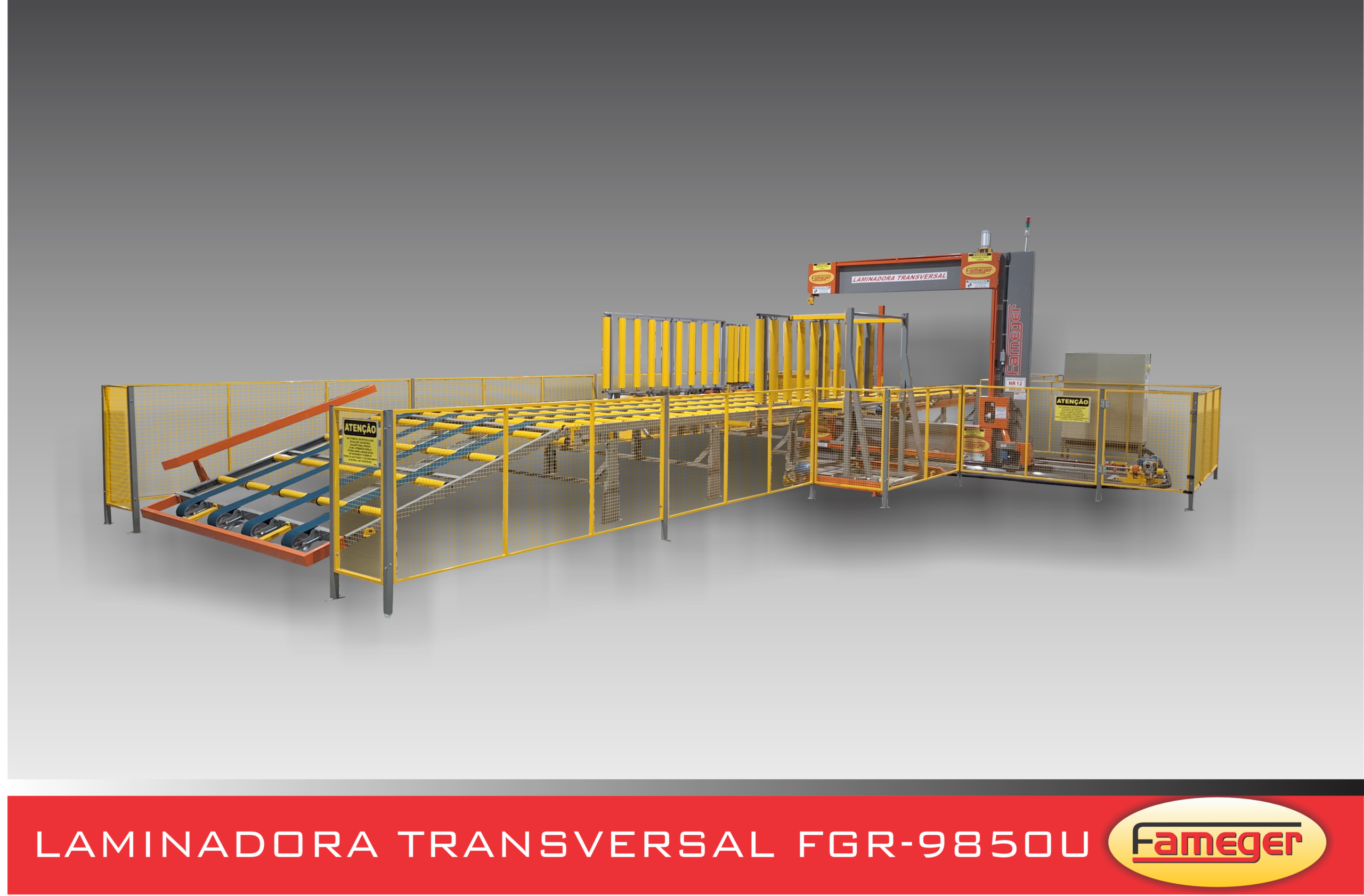

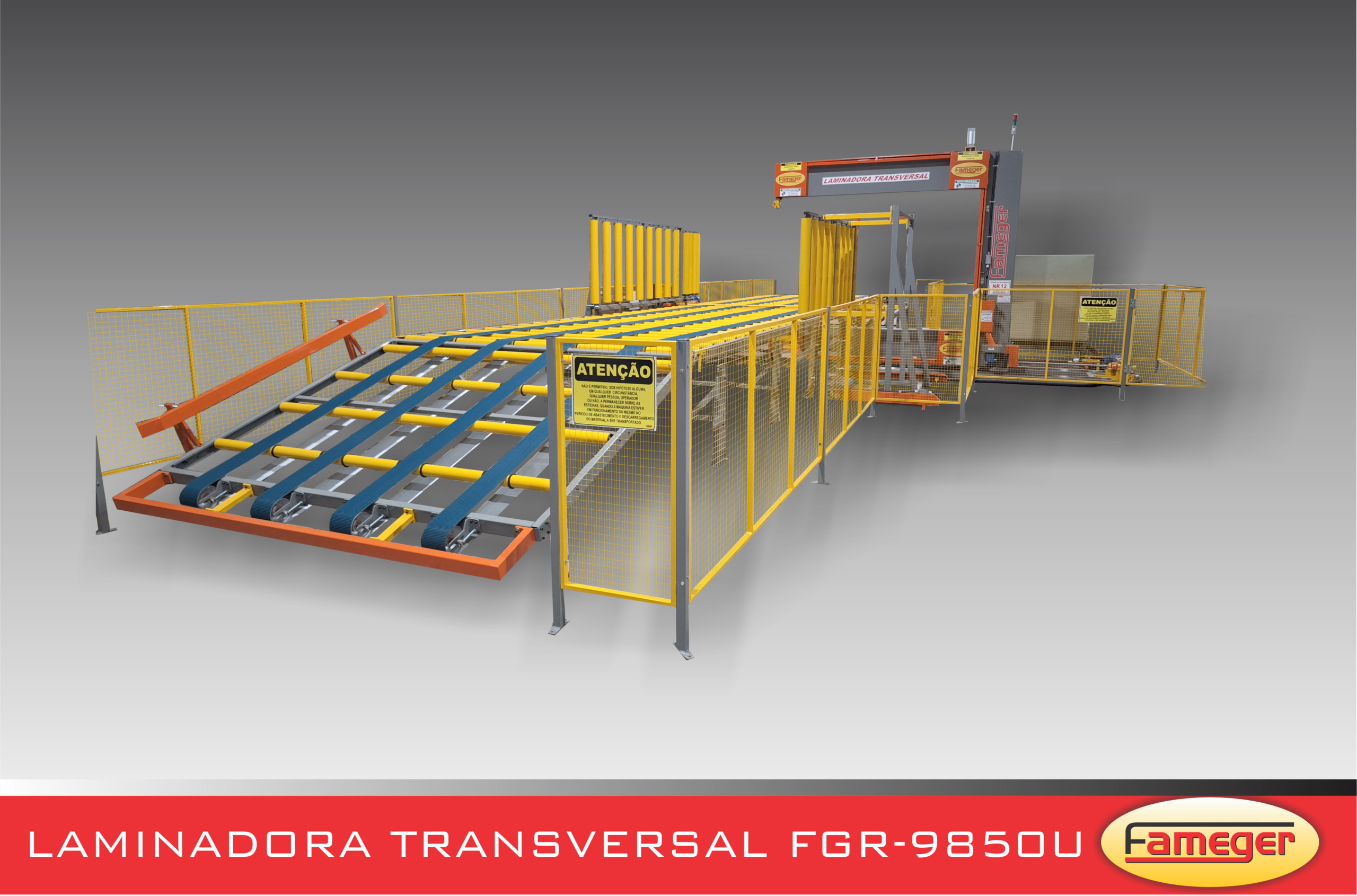

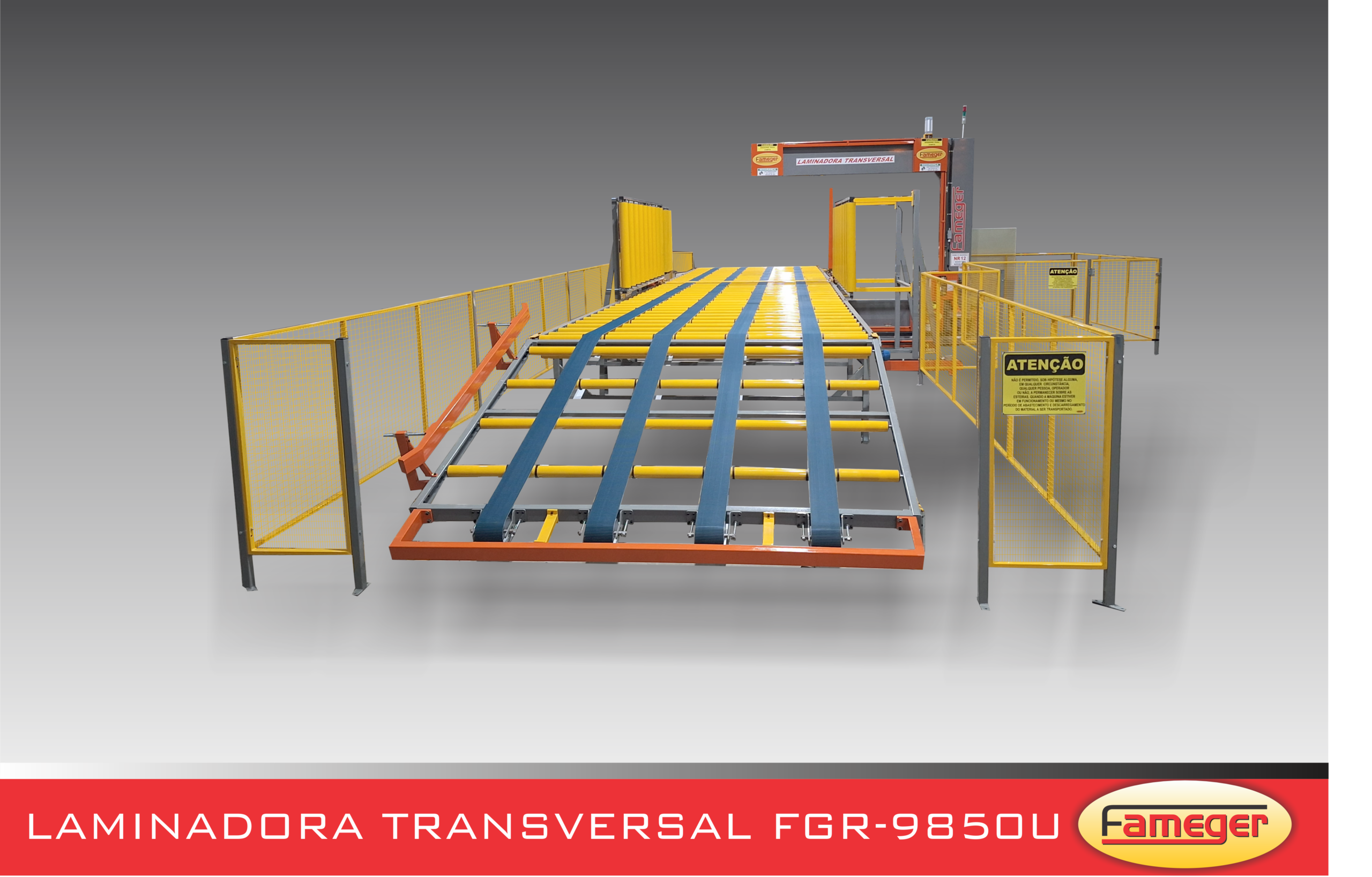

LAMINADORA TRANSVERSAL FGR9850U
Equipamento destinado para seccionar blocos produzidos em caixa molde.
Descrição técnica
Conheça as principais características técnicas do equipamento
Finalidade do equipamento:
Tem como finalidade cortar blocos de 5 ou 3 metros em cubos no tamanho do colchão ou conforme necessidade da produção.
Tem como finalidade cortar blocos de 5 ou 3 metros em cubos no tamanho do colchão ou conforme necessidade da produção.
Estrutura do cabeçote de corte:
Estrutura construída em perfil enrijecido, apoiada sobre 2 guias lineares para efetuar o corte do bloco.
No cabeçote são fixados 4 volantes de ferro fundido para condução da lâmina de corte.
Estrutura construída em perfil enrijecido, apoiada sobre 2 guias lineares para efetuar o corte do bloco.
No cabeçote são fixados 4 volantes de ferro fundido para condução da lâmina de corte.
Movimentação do cabeçote:
Movimentação de avanço realizada por moto redutor, responsável por tracionar um fuso de esfera.
Movimentação de avanço realizada por moto redutor, responsável por tracionar um fuso de esfera.
Tração da lâmina:
Tração da lâmina de corte feita por motor acoplado diretamente ao cabeçote.
Tração da lâmina de corte feita por motor acoplado diretamente ao cabeçote.
Sistema de corte:
O corte do bloco de espuma é realizado no avanço e no retorno do carro.
O corte do bloco de espuma é realizado no avanço e no retorno do carro.
Movimentação do bloco:
Bloco de espuma movimentado e posicionado por duas esteiras motorizadas.
Bloco de espuma movimentado e posicionado por duas esteiras motorizadas.
Esteira de entrada:
Possui base lateral com regulagem automática por moto redutor e outra base alinhadora fixa.
As bases laterais possuem rolos giratórios para centralização do bloco.
Possui base lateral com regulagem automática por moto redutor e outra base alinhadora fixa.
As bases laterais possuem rolos giratórios para centralização do bloco.
Esteira de saída:
Responsável por conduzir, apoiar e descarregar o bloco após o corte.
Responsável por conduzir, apoiar e descarregar o bloco após o corte.
Ajuste de medidas:
A medida do bloco a ser laminado é ajustada diretamente na tela da IHM.
A medida do bloco a ser laminado é ajustada diretamente na tela da IHM.
Sensor de limpeza:
Sensor fixado na entrada do cabeçote de corte para determinar a limpeza da cabeça do bloco.
Sensor fixado na entrada do cabeçote de corte para determinar a limpeza da cabeça do bloco.
Sensor de medida de corte:
Possui regulagem automática por meio de moto redutor com freio e posicionamento sobre guia linear.
Possui regulagem automática por meio de moto redutor com freio e posicionamento sobre guia linear.
Painel de comando:
Todas as funções são determinadas pelo operador através de painel com CLP e IHM.
Todas as funções são determinadas pelo operador através de painel com CLP e IHM.
Proteção e segurança:
A máquina possui grade de proteção em toda extensão lateral, portão de acesso com chave magnética na entrada do bloco e carro monitorado na saída para retirada do bloco.
A máquina possui grade de proteção em toda extensão lateral, portão de acesso com chave magnética na entrada do bloco e carro monitorado na saída para retirada do bloco.
Altura:
3150 mm.
3150 mm.
Largura da estrutura:
5460 mm com grade de proteção.
5460 mm com grade de proteção.
Largura da esteira:
2200 mm.
2200 mm.
Comprimento da esteira de entrada:
6000 mm.
6000 mm.
Comprimento da esteira de saída:
3000 mm.
3000 mm.
